قسمت هایی از محتوا

حفاظت ترانسفورماتور
خطاهاي محتمل در ترانسفورماتور
Internal
1- Internal Short circuit
1.1- Between turns
1.2- Between windings
2- Grount faults
3- Overtemperature

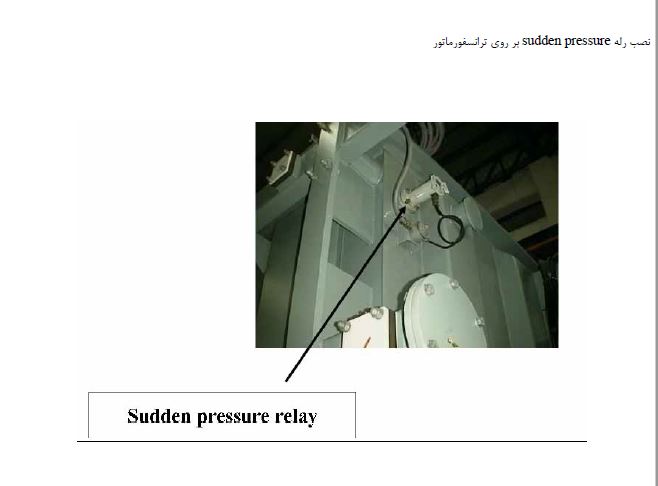

4- Overpressure
5- Miss of oil
6- Saturation

External
1- External Short circuit
2- Overloads
3- Overvoltage

رله هاي مكانيكي
-1 رله بوخهلتس
اين رله در لوله رابط بين مخزن و منبع انبساط نصب مي شود. شيب لوله رابط براي عملكرد صحيح رله حداقل بايد 2 تا 3% باشد . رله بوخهلتس دو
عملكرد دارد:
- حبابهاي گازي را كه در مخزن (به هر دليل ممكن) توليد مي شوند در مسير خود به منبع انبساط جمع آوري مي كند، وبسته به شرايط سيگ نال
آلارم و يا تريپ ارسال مي نمايد.
- نسبت به جريان روغن حساس است و در صورتيكه جريان روغن از يك حد معين تجاوز نمايد سيگنال تريپ ارسال مي كند.
اسم اين رله مرتبط با مخترع آن مي باشد.
رله هاي بوخهلتس مي توانند دو شناوره يا تك شناوره باشند. در ترانسفورماتورهاي كوچك از نوع تك شناوره معمولاً استفاده مي شود . رله هاي
بوخهلتس هم به گاز و هم به جريان روغن حساس هستند در حاليكه رله حفاظتي كليد تنظيم ولتاژ فقط به جريان روغن حساس است.
و Overheating وجود گاز در ترانسفورماتور مي تواند نشاندهنده يك خطاي شديد مثل اتصال كوتاه و قوس الكتريك و يا نشاندهنده مسائلي مثل
موضعي در ترانسفورماتور باشد. hot spot
وقتي تحت شرايط خاصي در ترانسفورماتور حبابهاي گاز توليد مي شوند اين حبابها به سمت منبع انبساط حركت كرده و باعث عملكرد شناورها مي
شوند كه بسته به ميزان گاز سيگنال آلارم و يا تريپ ارسال مي شود.

و........
